MS1000-series

Moisture /concentration Measurement Technology

T-OWQ-Sys 油水气三相分析系统

RefMSLiqSysGuideC  2001v1

中外水分科技理实交融,优良的系统,完美的设计,垮世纪产品

原油高含水分析实用解决方案: T-BD5MS1204H

原油高含水分析高可靠解决方案:T-BD6MS4810TP

T-OWQ-3P-06 Sys 油水气三相分析系统直接接入原油管道即可实现油水气三相直接测量。本产品为新技术产品,只限油田直接订货。

n         MS1204 系列水分测试传感器应用最先进实用的水分测试技术。能补偿温度影响,大大克服了矿化度的影响。0.01-100%水分/浓度实时在线测定

n         BD5智能变送器功能齐全,符合IEEE1451.2 STIM标准

n         BD4全功能网络测控器能在线编程,支持仪器网络组态。符合IEEE1451.1 NCAP网络测控器标准





常用系统组态

在线水分测试系统通常包括TBD5+MS1204智能水分变送器远传至--BD4测控器



应用

主要用于井口、计量站、联合站、外输油、油库、输油管线、各种石化、炼油厂、日用化工、有机化工、医药化工,食品、酿造工业、造纸工业等生产过程场合在线水分或浓度测试。

适用于各种轻质油、重质油、原油、沥青、天然动植物油产品,各种有机化工液体,日化产品以及食品饮料等.

MS1204技术应用实例:原油、重油、机油、沥青、蜂蜜、酒糟、柠檬酸、EDTA、丙醇、醋酸乙酯、桔汁...

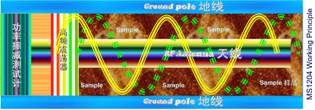

MS1204 水分测试技术















       由于水分对微波的吸收系数与油品对微波的吸收系数之比达75:1,当对油品施加高频电场时,因吸收的差异,会影响高频电场的相位和幅度,影响的程度与水分含量有关。1204技术就是通过测试高频电场的相位和幅度的变化,并经过智能变送器进行数摸转换和相关的数据处理,包括温度矫正等之后,输出电流信号,同时经过RS232/485串行接口进行数据传送。MS1204 系列产品使用1000M技术,在分辨率上达到或超过国际水平。并在实际应用中适应性强,受矿化度影响极小。油质变化影响率<0.01%; 矿化度变化影响率<2%

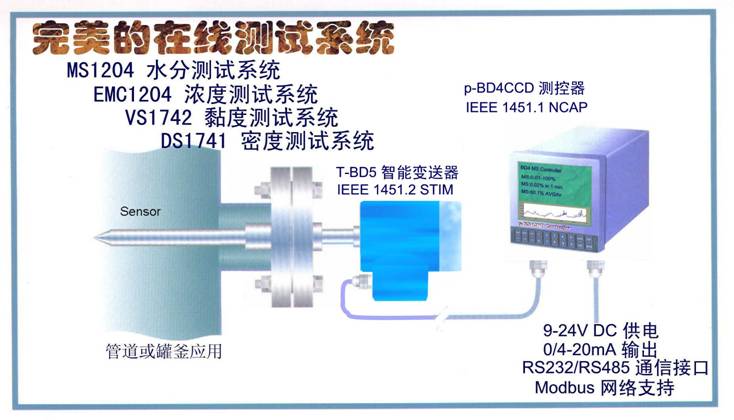

水分测试系统构成

MS系列水分测试仪现场单元一般由MS1204传感器和BD5智能变送器组成各种实用的水分测试变送器系列。水分变送器既完成了全部测试工作。通常配以远程显示器或控制器实现方便地观察测试结果或组成使实用控制系统,或者仪器网络监控系统。后边有关章节介绍了几种常用的水分变送器系统。

石油及化工液体在线水分测试实用系统组态指导

含水率

测试范围

现场变送器

H_1451

手持操作器

BD4xCD

测控器

Lmixer

在线混合器

BD4CND-MB

网络式测控器

DSP2000

远传操作器

ISN2000

仪器工作站

MS Win98.1

0.01-4%

TBD5xC_MSL1204bf

¤

K



J

L

L

:

0.05-10.0%

TBD5xC_MSL1204p

¤

K

¤

J

L

L

:

0.1-60%

TBD5xC_MS1204p

¤

K

¤

J

L

L

:

0-100%

TBD5xC_MS1204p

¤

K

o

J

L

L

:

0-100%

TBD5xC_MS1204H

¤

K

¤

J

L

L

:





调试变送器通用

单台测试,模拟量传输采集

油水混合不能稳定时选用

Modbus总线,一机可连接多至256个变送器

支持多种仪器网络组态,其它同BD4CND

WebServer仪器服务器,其它同DSP2000

微机采集, Windows 98以上

K常用; L少用; J高级用途; x不用; :微机; o必须; ¤灵活. 测试可行性技术问题请注意测试原理; 系统设计可参考应用资料;通信网络和离散系统用户请参考网络应用资料

仪器选型知识

1)传感技术:首先应确定该类技术是否适合于所要测试的样品体系,即传感技术能在该样品中有选择性地反应水分含量变化,而较少受其它成分变化之影响;

2)采样问题:选择合理的采样方式是保障仪器成功使用的重要条件。采样实时性:既能满足传感器的采样要求,又能及时反映样品成分变化。流场稳定性:一般要求流场稳定,具有动态重复性的流体条件。同时,混合物样品的混合度等要保持稳定才能保证一定工况参数条件下长期测试的准确性和重复性。

3)系统设计:应主要解决当前测试要求, 也应该照顾技术进步以及生产控制及管理水平发展的需要;

4)仪器选型:接触材料:首先传感器材料必须与样品的理化性能兼容;工矿参数:传感器要能在样品温度、压力和流速条件下正常工作;ƒ安装结构:既能现场实施安装,也能满足仪器要求的安装方式;耐侯性能:变送器是否能在现 场常年温度、湿度、条件下工作;环境条件:防爆等级、电磁干扰、防水防尘等要求;供电条件等因素。

常用系统组态推荐

现场

远传信号

控制室设备

技术特点

实用优缺点

说明

T-BD5xC/D+ MSseries

4-20mA

XMT3.5 标准数字化仪

实用经济型

必须上现场操作

现场可用H-1451手持操作器标定。“0”区现场或不便操作时,不要选用

T-BD5xC/D+ MSseries

RS485

BD4xCD_m测控器

标准型

可远程操作



T-BD5xC/D+ MSseries

RS485

微机采集处理系统

微机可靠性有限

可远程操作

MS Win V1.0 软件
