CPT 2000系列气体报警器
气体在线监测报警变送器
Ref:CPT2000IntC
本系列气体报警器变送器主要采用电电化学传感器，包括恒电位电解法、咖法尼电池法、催化燃烧、金属氧化物MOS管等，满足气体泄露环境的报警检测要求，个别技术传感器也可以用于一定压力温度的简单工业过程。
该系列产品的上限都是在安全限左右。最大不超过饱和浓度（饱和气体分压）.
电化学传感器有极好的灵敏度，在主气体的微量杂质检测方面具有很好的应用价值。
环境检测报警用 防爆工业场合用 工业在线用
CPT2600AA CPT2600AT T1-BD5-CPT1xxxx
通常用于可燃气、有机气体、毒气泄露等检测报警场所。也可用于普通生产过程纯净微压常温气体分析（压力0.07MPa，温度在-10~40°C之间）。常见检测气体参看下表《表2. 常见气体电化学传感器及其参数》及其它气体总共70种左右。可以特殊订货。
适合于石油化工、矿山矿井、冶金、毒气作业、毒气生产、防化、消防、医学、环保、卫生防疫、危险品运输、地下管道作业等场所安全检测。
l 每1个传感器必须配1个模拟信号变送器。
l 模拟信号变送器加BD5S构成智能变送器。
模拟变送器的基本性能

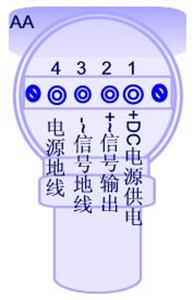

l CPT2000AT, 专业变送器电路。四线制。
l 2310/2410类耗电功率 <650mA*5V，只有定制隔爆型,方可用于1,2,3类防爆场所。
l 2610/2620耗电约<50mA*5V，为本安型，可直接用于1，2，3 Class。专门定制，方可用于“0”区。防爆区域使用，注意防爆安全要求以及相应的供电、接线、作业等规范。
智能变送器仪器功能:
l BD5C智能变送器可以现场显示，配置简单理论算法和温度补偿、标定功能，支持显示和键盘。独立、完整分析仪器功能。
l 数字输出接口:RS232; 支持STIMcom智能变送器协议，符合IEEE1451.2协议标准。同时支持Modbus通信。
l 电流信号输出:0-2.5V,0/4-20mA，电流输出最大负载RL=(Vs-2.7V)/0.020mA。
l 开关报警信号:5V射极输出开关。用户有特殊要求可以配1路光电隔离开路380Vx1A功率驱动.
l T-BD5 或p-BD4报警限值可以设定。
☆ 具体参考 《BD4/5智能变送器/测控器简介》Ref: BD4Int
l 2410类耗电功率 <250mA*5V，只有定制隔爆型,方可用于1,2,3类防爆场所。
l 2610/2620耗电约50mA*5V，为本安型，可直接用于1，2，3 Class。专门定制，方可用于“0”区。防爆区域使用，注意防爆安全要求以及相应的供电、接线、作业等规范。
?AT型为防爆/防尘/防水设计,可用于NEC CLASS I Group E/F/G;NEMA 8;IEC IP67;
?AA型为非防爆大气环境标准；
?AA型配置本安型变送器可以达到防爆标准,可用于NEC CLASS II Group E/F/G;NEMA 9;IEC IP14
l T-BD5xMD型为非防爆、防尘设计,可用于NEC CLASS II Group E/F/G;NEMA 1;IEC IP10
l pBD4测控器只能用于普通大气环境, IP10标准..
l 电路测试精度0.05%FS。
l 测试种类和准确度由所配电极决定。一般电极理论精度1.5%。由于飘逸，污染，成分干扰等因素实际正常使用相对准确度只能可达到1.5-10%左右。
l 外接电源DC 12-24V, 功率:<1.40 W, 基本测试功耗100mW。
l 工作温度: 一般直接测试 0-50 ℃ (由具体电极之性能决定)。
l 压力: 一般直接测试 0-0.7kgf/cm2 (由具体电极之性能决定)。
l 保持传感器表面干净,不能有明显的污垢吸着与表面。建议根据现场情况制定定期检查和清理计划；
l 传感器每年标定或校准1次，2610系列1-2年定期更换电极；2310/24105-10年更换一次。具体维护周期依所选电极确定。
http://www.big-dipper.com.cn/Products/BD2000/GasSensorList.pdf
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

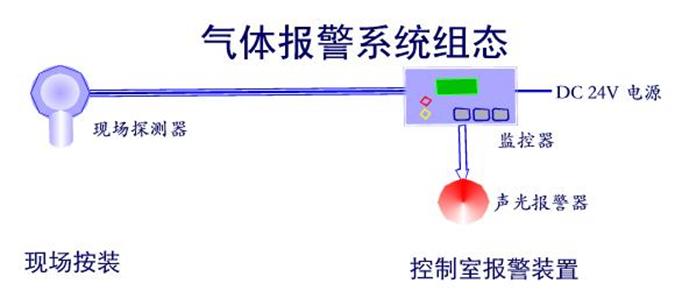

实用组态方式 |
?传感器 |
+?采样辅助品 |
+?变送器 |
+?[远传显示器] |
+?其它辅助件 |
l 选好探测技术是基本的技术要求,选择好维护系统是保障电化学传感器正常/长久使用的关键.
l 请您依基本组态内容,选择合适的配置.如果您选型有困难, 北斗星工化所工程师可以向您提供技术解释,或推荐方案.
l 所有情况都可以用任何带设置功能的标准二次表进行量化和远传显示。如果需要报警,选择有功能的二次表即可。
l 如果四路以上，并且集中控制，可以考虑p-BD4gs 气体测试仪。

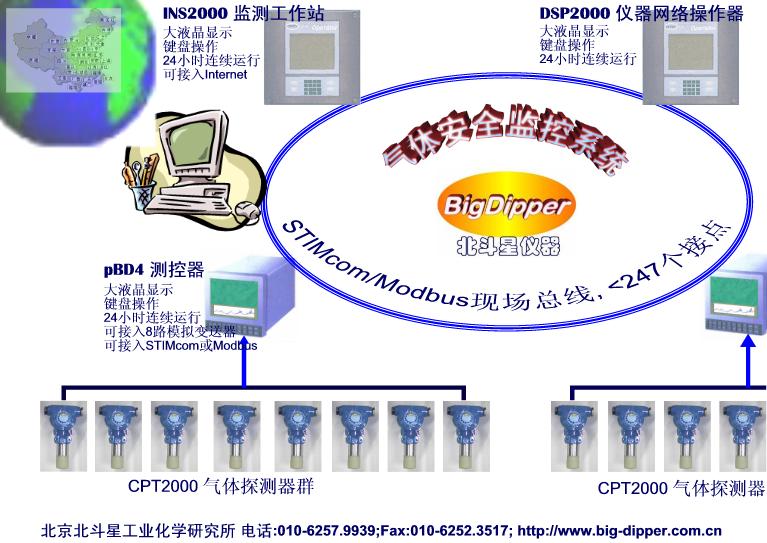

现场总线网-物联网组态
|
产品 |
型号 |
说明 |
|
|
|
测控器 |
p-BD4CCD-g |
一般测控,8路模拟量测试 尺寸：150*150*380 安装开孔尺寸：152*152 供电：220V AC, <5W |
|
智能多路采集 |
|
测控器 |
p-BD4CCD-MB32 |
一般测控,Modbus-32路. |
|
现场总线监控器 |
|
测控器 |
p-BD4CCD-MB128 |
一般测控,Modbus-128路. |
|
现场总线监控器 |
|
测控器 |
p-BD4CCD-MB247 |
一般测控,Modbus-247路. |
|
现场总线监控器 |
|
数字化报警器 |
X3.5 |
3.5位, 标准信号显示器。带2W声光报警器 尺寸：152*75*80 安装开孔尺寸：155*77 供电：220V AC, <5W; |
|
常用经济型，独立报警系统 |
|
数字化报警器 |
DX16 |
16路轮换显示报警器, 标准信号输入。 带2W声光报警器 尺寸：150*74*180 安装开孔尺寸：152*76 供电：220V AC, <5W; |
|
常用经济型，独立报警系统 |
l 耐侯性: 宽温级pBD4MCD
l 供电: 110/220V AC, 50-60Hz,+/-10%。
l 隔爆型: * A013-BD4CCDg, 键盘在箱体内部.
l T:为现场变送器壳体结构

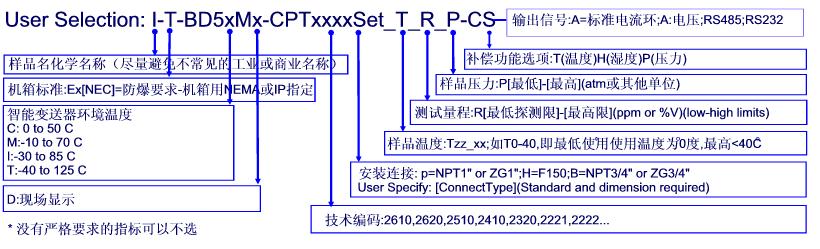

l BD5后面的2个字符“xyz”分别代表耐候性(C=商用级,M宽温型,I工业级,T军品)、处理器级别(S=小型处理器,B中型,M中大型,C大型)、和显示器(Dxx，变送器一般带2x16LCD)。具体含义请参考有关BD5的选型资料。
l 只有M级以上可以带显示器和键盘接口。M级以上变送器外配一个键盘，在使用时，插入接口即可。
网络及微机软件:
|
BD-Modbus |
eMB Win1.0 |
微机标定变送器,或组态Modbus仪器网络 |
|
|
eMWare Microconvert Kit |
EMIT |
Internet化所需软件,须微机组网 |
|
|
BFOOT-11501 Kit |
|
设置软件, 说明书 |
|
电源:
|
设备 |
规格 |
指标 |
说明 |
|
电源 |
PS220-15-1.5 |
1组 +15V;功率3.5W |
|
|
电源 |
PS220-15-16 |
1组 +15V;功率15W |
|
|
电源 |
PS220-15-30 |
1组 +15V;功率40W |
|
|
隔离开关电源 |
PS220±15-0.5 |
2组 ±15V; 功率4.5W |
|
控制器增强板功能选择
|
产品 |
性能 |
说明 |
|
|
AD 隔离板 |
4路4-20mA |
AD202/204 |
|
|
隔离DA板 |
4路4-20mA |
I2C |
|
★ 路数n=1~4
其它辅助件
|
产品 |
型号 |
性能 |
说明 |
使用 |
|
普通声光报警器 |
AL100 |
~100dB |
DC24V供电 |
电压或电流信号驱动 |
|
防爆声光报警器 |
AL100Ex |
~100dB |
DC24V供电 |
电压或电流信号驱动 必须有隔爆供电 |
